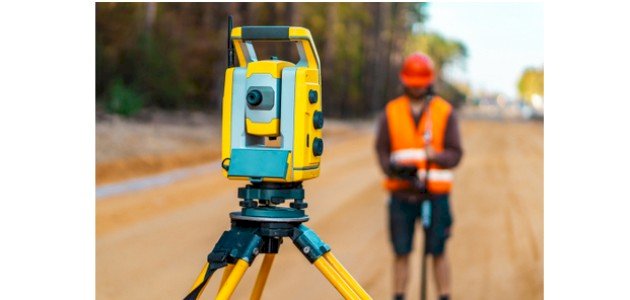

ما هي مكونات جهاز التيودوليت (Theodolite)؟

يُستخدم جهاز التيودوليت لقياس الزوايا الأفقيّة والعموديّة، ويتكوّن من عدّة مكونات تحتاج للضبط في كل مرّة يُستخدم فيها الجهاز للمسح، وأمّا مكوناته فهي كما يلي:[١]

  • التلسكوب (المنظار): هي أداة لتقريب الأشياء والتركيز على منطقة معينة، تتكوّن من قطعة في نهايتها عين؛ وتدور أفقيًا وتكوّن زاويا عمودية على محورها أثناء دورانها.
  • الدائرة العمودية (الرأسية): مرتبط عملها بالتلسكوب؛ إذ تتحرّك في وقت واحد معه، ومُرقمة من 0 إلى 90 درجة.
  • إطار الفهرس (إطار t أو إطار رنيه): يتكون من ذراعين رأسي وأفقي؛ إذ يقفل الذراع العمودي التلسكوب عند المستوى المطلوب، والذراع الأفقي يُؤخذ منه قياسات الزوايا الرأسيّة.
  • (A-frame): وهي الإطارات التي تدعم التلسكوب وتسمح له بالدوران حول المحور الرأسي، وتكون على شكل حرف A.
  • اللوحة العلويّة (صفيحة رنيه): يدعم السطح العلوي للوحة العلوية المعايير، ويتكون من برغي تثبيت علوي، أمّا برغي الظل يُثبّت اللوحة العلويّة في اللوحة السفليّة، فعندما يشد برغي التثبيت العلوي، توصّل الألواح العلويّة والسفليّة وتتحرّك مع بعض حركة نسبيّة بسبب المسمار المماس العلوي، وأيضًا يتكون الجزء العلوي من رنيات مع مكبرات مُرتبة بميلان، وتوصل بالمغزل الداخلي.
  • اللوحة السفليّة (لوحة المقياس): يحتوي على مقياس مُرقم من 0-360، يوصل بالمغزل الخارجي.
  • رأس التسوية: يحتوي على لوحتين مثلثتين متوازيتين يُطلق عليهما لوحات تريبراتش.
  • الرأس المتحرك: يحتوي على لوحتيين متوازيين تتحركان على بعضهما البعض في مساحة صغيرة.
  • صفيحة التسوية: تكون محملة على اللوحة العلوية، وهي مكونة من زوايا قائمة؛ وتُساعد التلسكوب في الثبات على الوضع الرأسي.
  • حامل ثلاثي القوائم: حامل مُثبّت عليه جهاز التيودوليت؛ إذ يتكوّن من أرجل في نهايتها فولاذيّة.
  • الشاقول (Plumb bob): هي أداة لها وزن مخروطيّة الشكل مُتصلة بخيط طويل، يعلّق عليها الوزن باستخدام خيط من مركز الحامل ثلاثي.
  • بوصلة مغناطيسية: قد توجد البوصلة في بعض الأجهزة.


مميزات وعيوب جهاز التيودوليت

فيما يلي مميزات وعيوب جهاز التيودوليت:[٢]

  • يعطي قراءات بدّقة عالية.
  • يُستخدم في العديد من الأغراض، لكن استخدامه الأساسي لقياس الزوايا ونقاط التحجيم للأعمال الإنشائيّة.
  • يمنح القدرة على التحكّم بدقة في مكان جمع النقاط، وتضمن قياس السطح على مستوى تحت السنتيمتر.
  • يعتمد على الأشخاص في التحرّك وجمع النقاط، وهذا ما يحد من عدد النقاط التي يُمكن جمعها في يوم عمل.
  • تحتاج النقاط وقت لالتقاطها؛ فهي ليست لقطات فوريّة.
  • يتطلّب القياس من الأشخاص المشي داخل منطقة المسح، لذا فقد يتعرّض المساح لأذى أثناء العمل.


طريقة استخدام جهاز التيودوليت

فيما يلي طريقة استخدام جهاز التيودوليت للمساحة:[٣]

  • تُحدد النقطة التي ستُمسح باستخدام مسمار المساح.
  • يُجهّز الحامل ثلاثي القوائم بحيث يكون ارتفاعه بمستوى العين.
  • تُحرّك أرجل الحامل ثلاثي القوائم إلى الأرض باستخدام الأقواس الموجودة على جانبي كل رجل.
  • يُركّب التيودوليت فوق الحامل ثلاثي القوائم، ثم يُلف باستخدام مقبض التثبيت.
  • يُضبط المنظار الموجود أسفل التيودوليت.
  • يُضبط الشاقول باستخدام المقابض الموجودة في الأسفل.
  • تُصوّب الشعيرات في النطاق الرئيسي عند النقطة المراد قياسها.
  • تُستخدم مقابض القفل على جانب التيودوليت لإبقائها موجهة نحو النقطة.
  • تُسجّل الزوايا الأفقيّة والعموديّة باستخدام نطاق الرؤية الموجود على جانب الجهاز.


قد يُهمُّك: أسعار جهاز التيودوليت

هذه هي أسعار جهاز التيودوليت:[٤]

  • جهاز تيودوليت الرقمي: مصنوع من مواد خام عالية الجودة، بسعر ٧٥٤ دولار أمريكي.
  • جهاز التيودوليت البصري: مصنوع من الفولاذ المقاوم للصدأ، ويستخدم لزواية المستويات ومحاذاة الخطوط، بسعر ١٣٧٠ دولار أمريكي.
  • جهاز Vernier Theodolite: يستخدم للمستويات الرأسية والأفقية، ومجهز بمعالجات دقيقة، بسعر ١١٦ دولار أمريكي.
